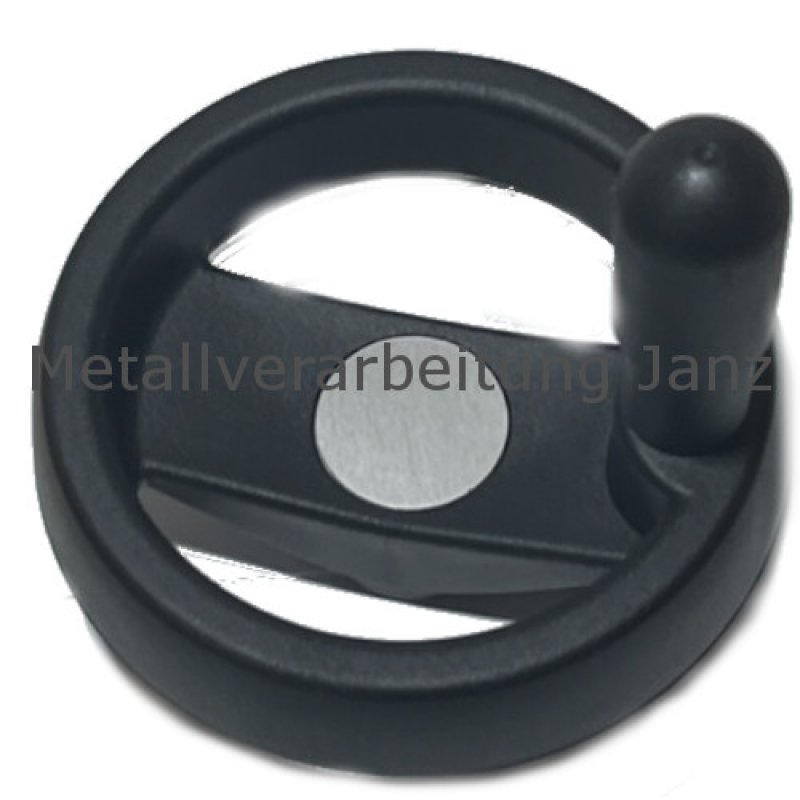

Umleggriff-Handrad 5223 Material Kunststoff Ausführung N/G Durchmesser 160mm - 1 Stück
Preis: 77,79 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: UHR160N
| Außführung | N/G |
| Außendurchmesser (d1) | 160 m |
| Aufnahme Ø (d2) | 14 mm |
| Flansch Ø (d3) | 40 mm |
| Bund Aufnahmen (d6) | 26 mm |
| Bund Ø (d7) | 24 mm |
| Breite Handrad (b1) | 25 mm |
| Gesamtlänge (l1) | 51 mm |
| Absatzlänge (l2) | 27 mm |
|
Griff Durchmesser
|
24 mm |
| Griff Länge | 75 mm |
| Gewicht | 400 g |
 |
|
Werkstoff: Thermoplast verstärkt, schlagfest, schwarz, matt. Nabenbuchse Stahl brüniert. Umlegemechanik Stahl brüniert. Umlegegriff Kunststoff schwarz.
Anwendung: Wenn der Griff zeitweilig nicht vorstehen soll. In Bedienungsstellung ist der Griff in einem schlanken Konus fest arretiert. Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden. Eine Druckfeder bewirkt, dass der Griff in beiden Endlagen gehalten wird. Beim Zurückklappen rastet der Griff selbsttätig wieder ein.
Ausführung B/G: Ohne Passfedernut.
Ausführung N/G: Mit Passfedernut DIN 6885-1.
- Abbildung/Foto ähnlich
