Nutmutter DIN 1804 Form H M22 x 1,5 mm gehärtet und Planflächen geschliffen - 1 Stück
Preis: 8,98 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: NM1804h02215
| Gewinde Ø (d1) | M 22 x 1,5 |
| Außen Ø (d2) | 40 mm |
| Bund Ø (d3) | 34 mm |
| Nutbreite (b) | 6 mm |
| Länge (h) | 9 mm |
| Nuttieffe (t) | 2,5 mm |
| Bundlänge (z) | 0,5 mm |
 |
|
Werkstoff: Stahl, gehärtet mit Ausnahme des Gewindes, Planflächen geschliffen.
Bei Nutmuttern DIN 1804 ist die abgesetzte Planfläche d3 als Anlagefläche vorzusehen.
Hinweis!
Die Nutmuttern sind mit 4 Nuten versehen, ab Größe M45x1,5 sind die Nutmuttern mit 6 Nuten versehen.

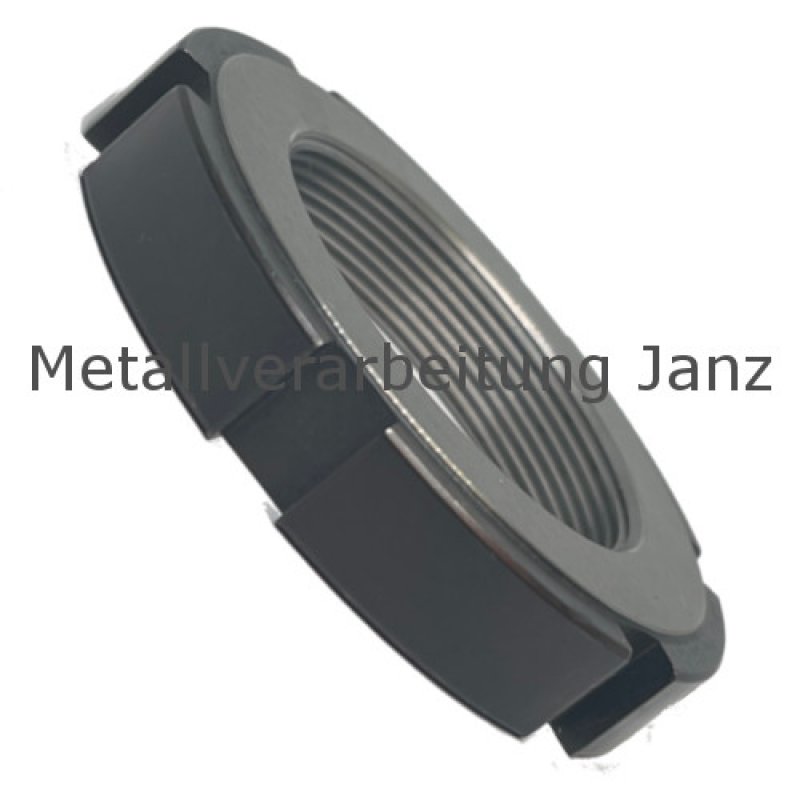

- Abbildung/Foto ähnlich
