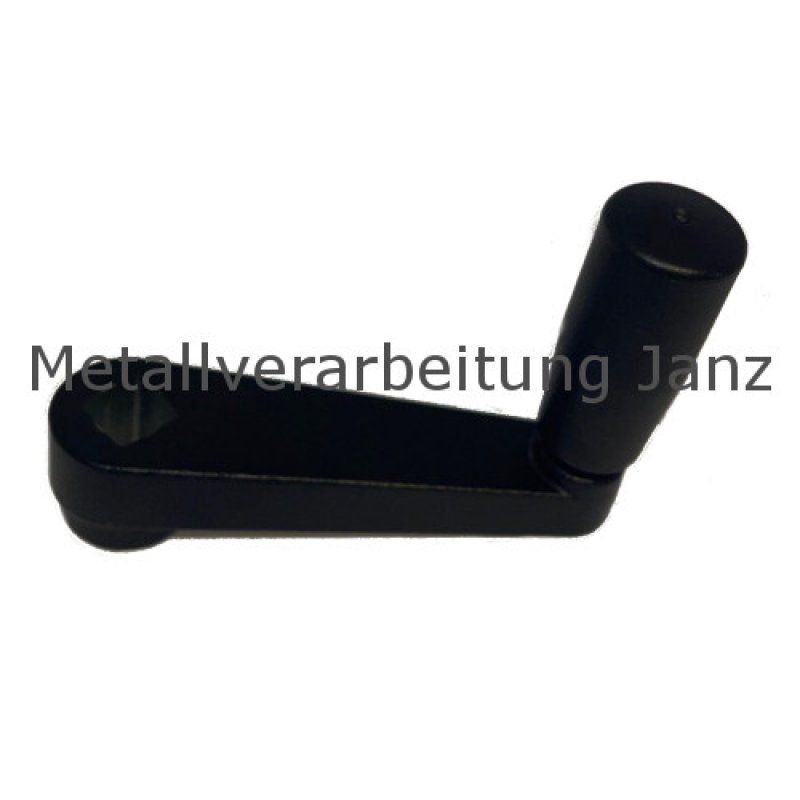

Handkurbel 569 aus Kunststoff Bohrung 10H7 Länge 80mm - 1 Stück
Preis: 27,60 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: HK569K080B
| Form | B |
| Länge (l) | 80 mm |
| Vierkant (d1) | 10 mm |
| Absatz Ø (d2) | 22 mm |
| Außen Ø (d3) | 17 mm |
| Abdeckung (d4) | 30 mm |
| Höhe (h1) | 32 mm |
| Aufnahmelänge (h2) | 10 mm |
| Aufnahme Griff (h3) | 23 mm |
| GewindeLänge (h4) | 13 mm |
| Länge Griff | 21 x 52,5 mm |
| Gewicht | 132 g |
 |
|
Kunststoff Thermoplast verstärkt. Körperteil aus Kunststoff. Nabenbuchse Stahl brüniert. Messing- Gewindebuchse zur Aufnahme des Zylindergriffes. Zylindergriff aus Kunststoff schwarz und drehbar. Form B = mit Bohrung H7. Form V = mit Vierkantloch H11. Die vorstehende Stahlbuchse gewährleistet eine genaue Passbohrung und eine einwandfreie Anlage der Planseite. Sie ermöglicht die Befestigung mit Stift oder Druckschraube.
- Abbildung/Foto ähnlich
