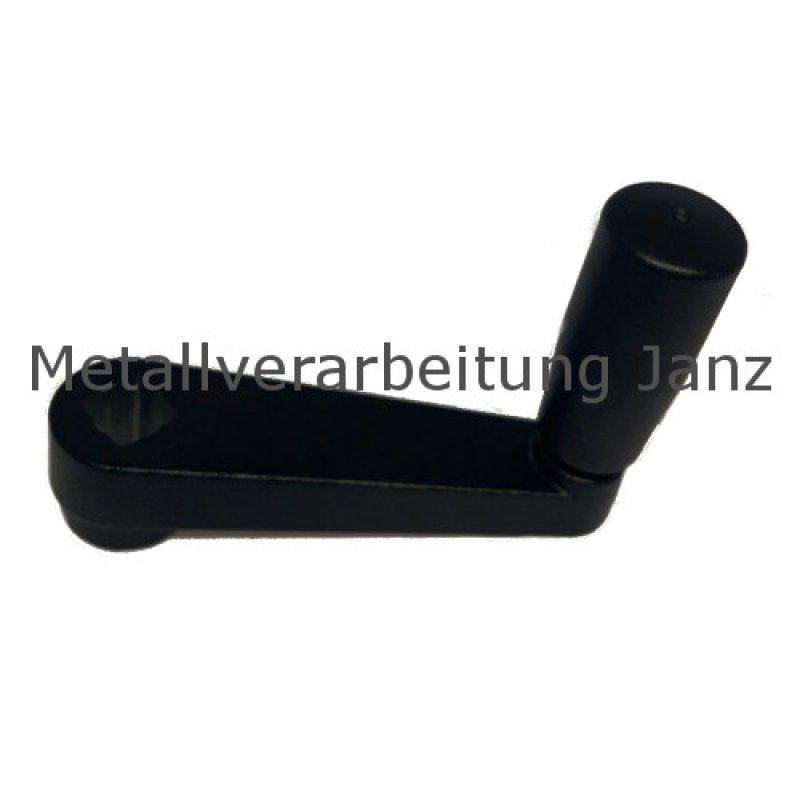

Handkurbel 569 aus Kunststoff Bohrung 10H11 Länge 64mm - 1 Stück
Preis: 31,40 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: HK569K064V
| Form | V |
| Länge (l) | 64 mm |
| Vierkant (d1) | 10 mm |
| Absatz Ø (d2) | 18 mm |
| Außen Ø (d3) | 16 mm |
| Abdeckung (d4) | 27 mm |
| Höhe (h1) | 29 mm |
| Aufnahmelänge (h2) | 10 mm |
| Aufnahme Griff (h3) | 20 mm |
| GewindeLänge (h4) | 13 mm |
| Länge Griff | 18 x 42,5 mm |
| Gewicht | 63 g |
 |
|
Kunststoff Thermoplast verstärkt. Körperteil aus Kunststoff. Nabenbuchse Stahl brüniert. Messing- Gewindebuchse zur Aufnahme des Zylindergriffes. Zylindergriff aus Kunststoff schwarz und drehbar. Form B = mit Bohrung H7. Form V = mit Vierkantloch H11. Die vorstehende Stahlbuchse gewährleistet eine genaue Passbohrung und eine einwandfreie Anlage der Planseite. Sie ermöglicht die Befestigung mit Stift oder Druckschraube.
- Abbildung/Foto ähnlich
