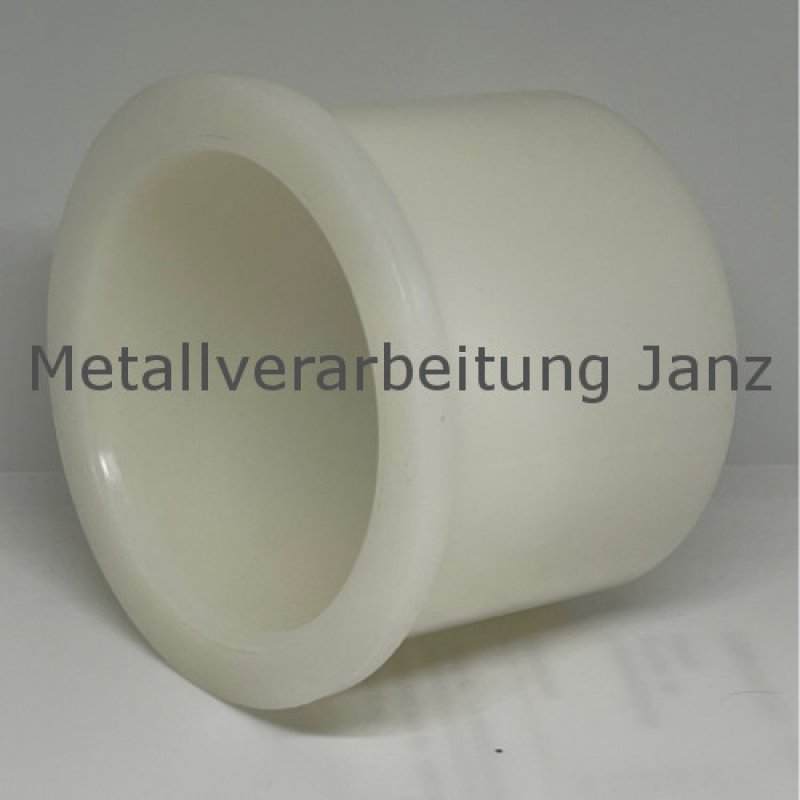

Bohrbuchse mit Bund aus Polyamid Durchmesser 16/22/30 x 15 mm Lager für 16 mm Welle - 1 Stück
Preis: 5,28 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: BBP016022030015
| Innen Ø (d1) | 16 mm |
| Außen Ø (d2) | 22 mm |
| Bund Ø (d3) | 30 mm |
| Gesamtlänge (b1) | 15 mm |
| Bundlänge (b2) | 2 mm |
 |
|
Werkstoff: Stahl 1.0718. Gehärtet, innen und außen toleranzhaltig geschliffen. Härte: 740+80 HV10 (60+4 HRC). Bohrung an der Bundseite gerundet. Aufnahmebohrung: Toleranz H7
Außendurchmesser:Toleranz n6
Innendurchmesser:Toleranz H7
Für Wellen mit oben Stehenden Durchmesser geeignet
Qualität in Deutschland hergestellt
Artikelmerkmale/Einbau:
Positionierbuchsen zeichnen sich durch die engen Form- und Lagetoleranzen in Verbindung mit der gehärteten und fein bearbeiteten Oberfläche aus. Dadurch können diese in vielen Anwendungen äußerst universell eingesetzt werden.
Zur Aufnahme der Buchsen werden Bohrungen mit einer Toleranz H7 empfohlen. In Verbindung mit dem auf n6 tolerierten Außendurchmesser der Buchse ergibt sich eine bevorzugt verwendete Übergangspassung.
- Abbildung/Foto ähnlich
